Солнечные коллекторы

Плоские солнечные коллекторы
Вакуумные солнечные коллекторы предприятия ATT-Solar

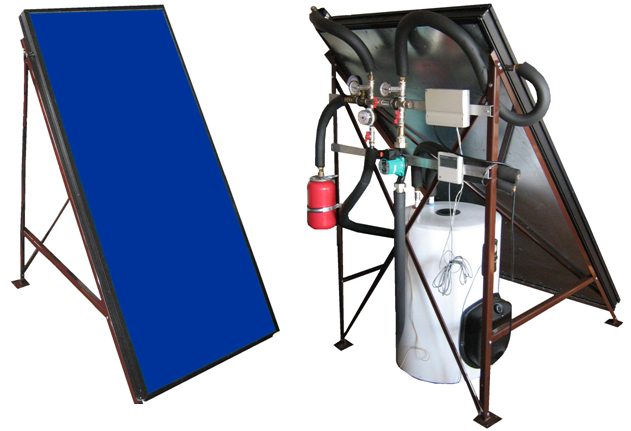

Плоские солнечные коллекторы

Конструкция:
В плоском солнечном коллекторе применяется поглощающая панель на основе тепловых труб – высокоэффективных теплопередающих устройств с замкнутым испарительно-конденсационным циклом теплоносителя.

Назначение:
Плоский солнечный коллектор на тепловых трубах предназначен для систем горячего водоснабжения и обеспечения теплом жилых, производственных, сельскохозяйственных и коммунально-бытовых объектов, а также для подогрева воды в бассейнах.

Преимущества конструкции:

1. Низкое гидравлическое сопротивление коллектора, обусловлено тем, что гидравлические потери в теплообменнике возникают только за счет трения при прохождении жидкости в короткой прямой трубе теплообменника. Это позволяет существенно уменьшить энергозатраты на привод насоса, а также дает возможность последовательного подключения больших массивов солнечных коллекторов.
2. Высокая эффективность солнечного коллектора — 0,5..0,7 для диапазона перепада температур между теплопоглощающей поверхностью коллектора и окружающей средой.
3. Автоматически обеспечена защита от теплопотерь гелиосистемы, вызванных термосифонным эффектом (самопроизвольная разрядка) в ночной период и для дневного времени суток с низким солнечным излучением.

Характеристики:

1. Геометрические размеры (д/ш/в) 2,13 / 1 / 0,085 м;
2. Площадь теплопоглощающей поверхности - 1,98 м²;
3. Масса – 49 кг;
4. Толщина теплоизоляции – 0,05 м;
5. Покрытие теплопоглощающей поверхности – анодирование (цвет – черный);
6. Стекло – обычное оконное, каленное.

Рекомендации
Солнечный коллектор на основе алюминиевых тепловых труб целесообразно использовать в солнечных водонагревательных установках для самостоятельного горячего водоснабжения и с целью предварительного подогрева воды для традиционных систем горячего водоснабжения домов и систем нагрева воды в бассейнах.
Учитывая низкое гидравлическое сопротивление разработанного СК, его использование особенно экономично в случае, когда в одной водонагревательной установке необходимо использовать большое количество солнечных коллекторов (пять и более).

Поставка
Возможна поставка как водогрейной установки в целом, так и отдельных солнечных коллекторов.

Вакуумные солнечные коллекторы

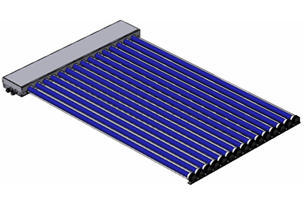

Внешний вид солнечных коллекторов производства ATT-Solar на тепловых трубах с наружной прозрачной теплоизоляцией из вакуумных коаксиальных труб с селективным поглощающим покрытием

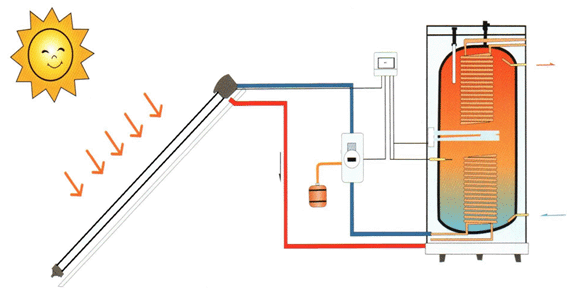

Схема функционирования водонагревательной установки с солнечным коллектором

Основные технические характеристики водонагревателей
- Номинальная вместимость аккумуляционного бака:
100-200 л
- Площадь тепловоспринимающей поверхности:
1-3 м²
- Максимальный полезный тепловой поток:
700-2000 Вт
- Тепловая эффективность (КПД):
0,7-0,8
- Время нагревания воды в баке с 20 до 45°С в летний период:
не более 3 часов
- Максимально достигаемая температура воды в баке в летний период:
70°С
- Электрическая мощность резервного электронагревателя:
1,5-3,0 кВт
- Габариты (длина, ширина, высота):
1,3х1х0,2 – 2х1,5х0,2 м
- Масса (без воды и упаковки):
30-60 кг
- Срок службы водонагревателя:
не менее 10 лет

Объекты применения
индивидуальные дома, пансионаты, кемпинги, санатории, предприятия общественного питания, фермы и иные общественные, сельскохозяйственные и промышленные объекты, потребляющие горячую воду.
