Тепловые микротрубы
В данном подразделе представлен внешний вид некоторых специальных конструкций ТТ (тепловые микротрубы), изготовленных из меди со вставными капиллярными структурами из медных микроволокон, а также их характеристики и общая информация.
Общая информация
Тепловые микротрубы это устройства очень малых размеров, в которых использован испарительно-конденсационный цикл классических ТТ. Микротрубы применяются, в основном, в радиоэлектронной промышленности для охлаждения миниатюрных маломощных тепловыделяющих элементов.

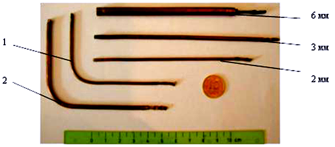

Прямые микротрубы диаметром 2 – 6 мм
Микротрубы, изогнутые под углом 90°:
1-микротруба диаметром 2 мм;
2-микротруба диаметром 3 мм.
Характеристики
|
| Диаметр |
Q, Вт |
ΔТ, °С |
q, Вт/см² |
R, °С/Вт |
| 2 мм |
2,0 |
33,6 |
0,8 |
16,8 |
| 5,0 |
65,7 |
2,0 |
13,1 |
| 7,0 |
94,9 |
2,8 |
13,6 |
| 3 мм |
4,0 |
33,0 |
1,06 |
8,2 |
| 7,0 |
63,7 |
1,86 |
9,1 |
| 12,0 |
108,6 |
3,18 |
9,0 |
4 мм |
4,0 |
11,8 |
0,8 |
2,95 |
| 8,0 |
14,0 |
1,6 |
1,75 |
| 14,0 |
89,7 |
2,8 |
6,4 |
6 мм |
5,0 |
15,5 |
0,45 |
3,1 |
| 20,0 |
29,7 |
1,14 |
1,5 |
| 40,0 |
95,5 |
1,93 |
2,4 |
|
